셔츠 도식화 그리는 법, 실루엣부터 완성까지 기초 순서

셔츠 도식화 그리는 법을 실루엣 잡기부터 3선 표현, 소재·컬러 반영까지 기초 순서로 정리했습니다. 카라·커프스·플라켓 표현 포인트까지 처음 시작할 때 헷갈리기 쉬운 부분 위주로 설명합니다.

2026-08-20T05:00:00.000Z

이 글 한 줄 요약: 셔츠 도식화는 실루엣 → 3선 표현 → 소재·컬러, 이 세 단계 순서만 지키면 처음 그려도 헤매지 않습니다.

도식화는 옷의 디자인을 생산 현장에 전달하는 가장 기본적인 도구입니다. 하지만 처음 도식화를 그리기 시작하면 어디서부터 손을 대야 할지 막막한 경우가 많습니다.

이 글에서는 셔츠를 기준으로, 실루엣을 잡는 것부터 카라·커프스·플라켓 같은 디테일을 표현하고 소재와 컬러 정보를 반영하는 것까지 도식화를 그리는 기초 순서를 정리합니다.

실루엣부터 잡는 이유

도식화를 그릴 때 가장 먼저 해야 할 작업은 실루엣을 잡는 것입니다. 인체 비례를 기준으로 옷의 전체 형태부터 스케치하면, 이후 디테일을 추가할 때 비율이 흐트러지지 않습니다.

셔츠 실루엣을 결정하는 기준은 크게 세 가지입니다.

몸판과 소매의 비율

어깨선과 소매산 위치

기장과 품의 비율

이 세 가지를 먼저 정하고 시작하면 이후 작업이 훨씬 수월해집니다.

[2. 이미지 삽입: 셔츠 도식화 실루엣 잡기 단계]

디테일 표현의 핵심, 3선 표현

실루엣이 정해지면 절개선, 스티치, 카라, 커프스, 포켓 같은 디테일을 추가합니다. 이때 중요한 것은 아웃라인, 절개선, 스티치를 서로 다른 굵기의 선으로 구분해서 표현하는 것으로, 이를 3선 표현이라고 부릅니다.

굵은 선 — 아웃라인

중간 굵기 — 절개선

가는 선 — 스티치

3선 표현이 정확하지 않으면 패턴사나 봉제공장이 도식화만 보고 구조를 정확히 파악하기 어렵습니다.

처음 도식화를 배울 때 가장 많이 놓치는 부분이 바로 이 선 굵기 구분입니다.

[3. 이미지 삽입: 3선 표현 예시 — 아웃라인·절개선·스티치 굵기 비교]

셔츠에서 특히 신경 써야 할 디테일

셔츠는 다른 상의보다 확인해야 할 디테일이 많은 품목입니다. 카라 형태, 커프스 종류, 플라켓 폭, 포켓 위치와 형태까지 각각 정확한 위치와 비율로 표현해야 합니다.

카라 형태와 스프레드 각도를 먼저 결정합니다.

플라켓 폭과 단추 간격을 표시합니다.

커프스 종류(배럴/프렌치)와 여밈 방식을 그립니다.

요크, 절개선, 포켓 위치를 추가합니다.

이 순서를 지키면 디테일을 그리다가 실루엣이 흐트러지는 것을 방지할 수 있습니다.

작업 전 확인해두면 좋은 것

앞뒤면 함께 준비하기 — 앞면만으로는 요크나 뒷면 절개, 플리츠 같은 구조를 정확히 전달하기 어렵습니다.

디자인·사이즈 정보 분리하기 — 도식화에는 디자인과 봉제 구조를, 사이즈표에는 부위별 치수를 별도로 정리해두면 이후 작업지시서로 넘어갈 때 정보가 섞이지 않습니다.

마지막 단계, 소재·컬러 반영

도식화의 마지막 단계는 소재와 컬러 정보를 반영하는 것입니다. 원단의 질감과 컬러를 표시해두면 이후 작업지시서로 넘어갈 때 별도로 설명하지 않아도 정보가 그대로 전달됩니다.

이 단계에서는 도식화 자체를 화려하게 꾸미기보다, 실제 생산 시 참고할 수 있는 정확한 정보를 담는 것이 중요합니다.

실루엣, 3선 표현, 소재·컬러. 이 세 단계 순서를 지키면 처음 그리는 도식화도 헤매지 않고 완성할 수 있습니다.

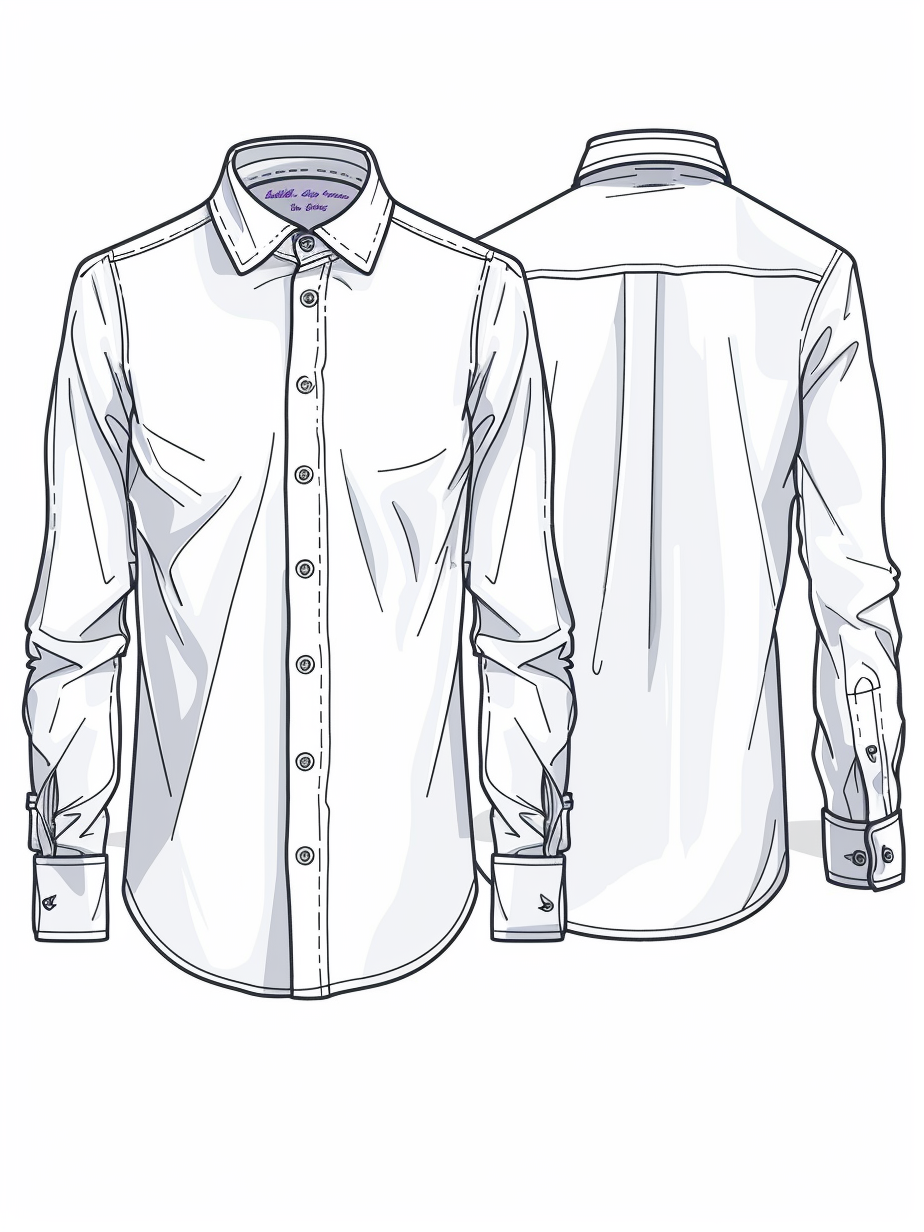

[4. 이미지 삽입: 완성된 셔츠 도식화 예시 — 카라·커프스·플라켓 표시]

기초를 다졌다면, 템플릿에서 시작해보세요

기초 순서를 익혔다면 매번 빈 화면에서 시작하는 대신, 기본 형태가 잡힌 템플릿 위에서 디테일을 연습하는 것도 좋은 방법입니다. 패딧에서는 셔츠를 포함한 다양한 품목의 도식화 템플릿을 무료로 제공하고 있어, 실루엣 고민 없이 3선 표현과 디테일 연습에 바로 집중할 수 있습니다.

템플릿을 기반으로 카라, 커프스, 플라켓 등 원하는 디테일을 수정하면서 연습하면, 기초 순서를 훨씬 빠르게 체득할 수 있습니다.

셔츠 도식화 기초를 연습해보고 싶다면, 아래 템플릿에서 바로 시작해보시길 바랍니다.
