후드티 도식화에서 주머니 입구와 스티치는 어떻게 구분할까요?
도식화의 실선과 점선이 전달하는 정보를 살펴보고, 후드티 캥거루 주머니의 손 넣는 입구와 스티치를 구분한 확대도를 완성해요.
주머니 양옆에 점선이 있으면 막힌 곳일까요, 손을 넣는 곳일까요? 사실 점선만으로는 알 수 없어요.
점선은 '막혀 있다'가 아니라 '여기에 바느질 자국이 보인다'는 뜻이라서, 열린 입구에도 점선이 들어갈 수 있거든요. 그래서 입구는 점선이 아니라 주머니 모양과 짧은 메모로 알려 줘야 해요.
도식화는 옷의 형태와 디테일을 제작팀에 전달하는 평면 그림이에요. [1] 오늘은 후드티 캥거루 주머니로 선의 뜻을 구분하며 확대도를 그려 봐요.
후드티 주머니 완성 예시와 윤곽·입구·스티치 단계이며, 파란색은 입구 위치를 강조해요. (AI 생성 이미지)
도식화에서 점선은 보통 스티치*, 즉 겉에서 보이는 바느질 자국을 나타내요. [2] 실선은 옷의 윤곽에도 쓰이기 때문에, 실선이라고 모두 봉제선으로 읽으면 안 돼요. [1] [2]
입구에도 점선을 그리는 이유
후드티 캥거루 주머니의 입구는 손이 계속 드나드는 곳이라, 가장자리를 접어서 박아 늘어나거나 올이 풀리지 않게 마감하는 경우가 많아요. 이 마감 바느질이 겉에서 보이면 도식화에도 점선으로 그려요. 입구라서 점선을 빼는 게 아니라, 실제 옷에 바느질이 보이느냐에 따라 그리는 거예요.
입구 점선을 빼면 알아보기는 쉬워지지만, 공장은 '입구 마감 바느질 없음'으로 읽을 수 있어요. 도식화는 보기 좋은 그림보다 실제 옷과 같은 그림이어야 해요. 디자인상 입구 마감이 겉에 보이지 않는다면 그때는 점선을 빼는 게 맞아요. 어느 경우든 입구라는 표시는 화살표와 메모로 따로 붙여요.
먼저 실제 후드티에서 주머니가 놓인 자리를 관찰해요.

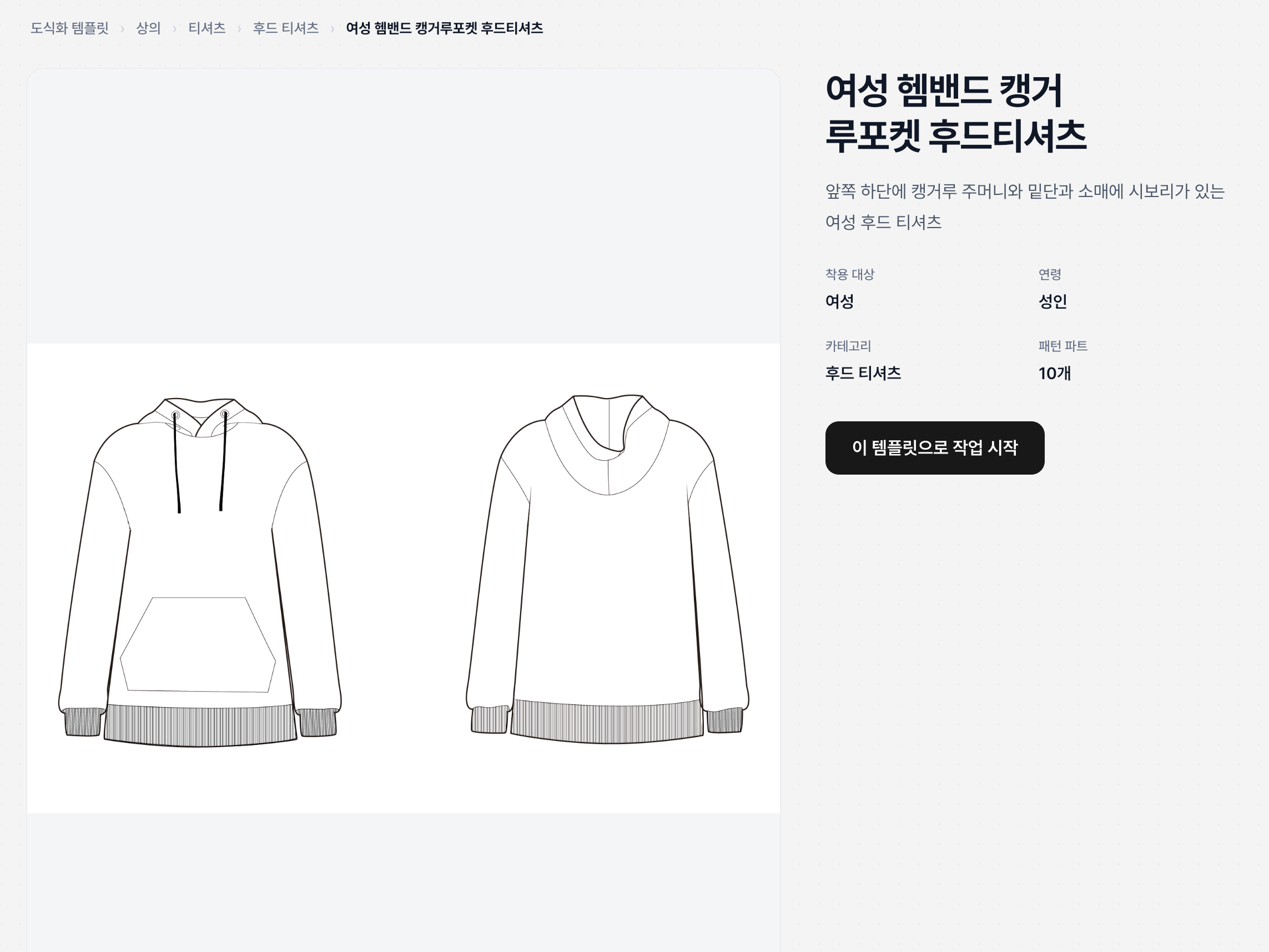

패딧 후드티 도식화의 앞판 하단에 넓은 캥거루 주머니가 보여요. [3]
실제 화면에서는 주머니의 위치와 양옆 곡선을 살펴보세요. 그릴 모양과 점선 위치는 위 AI 완성 그림을 따라가요.
종이에 위 완성 그림처럼 모자, 몸판, 양쪽 소매 윤곽을 그려 앞판을 준비해요.
1. 주머니 윤곽 그리기
앞판의 배 부분 중앙에 짧은 윗변을 그려요. 양 끝에서 안쪽으로 오목한 곡선을 내려 그리고, 각 곡선 아래에 짧은 수직 옆변을 이어요. 긴 아랫변으로 연결해 윤곽이 닫히면 끝이에요.
오목한 곡선이 바로 손이 들어가는 입구예요. 몸판에 붙지 않고 떠 있는 부분이라 모양부터 다른 변과 달라요.
주머니 옆 빈 공간에 같은 윤곽을 크게 하나 더 그려요. 작은 그림에서 읽기 어려운 디테일은 이렇게 별도 확대도로 보여 줘요. [1]
2. 손 넣는 입구 표시하기
확대도의 양쪽 오목한 곡선을 향해 화살표를 그리고, 옆에 '손 넣는 입구'라고 적어요. 화살표가 수직 옆변이 아닌 오목한 곡선을 가리키면 끝이에요.
3. 스티치를 점선으로 그리기
확대도의 윗변과 아랫변 안쪽에 가장자리와 나란한 점선을 그려요. 양쪽 입구 곡선 안쪽에도 점선을 그려요. 입구를 접어 박은 마감 바느질이에요. 짧은 수직 옆변은 실선만 남겨요.
이제 입구에도 다른 변과 같은 점선이 들어가 있죠. 2단계에서 붙인 화살표와 메모가 있어야 처음 보는 사람도 막힌 곳으로 오해하지 않아요.
앞판의 작은 주머니에도 같은 위치에 점선과 입구 표시를 넣어요. 앞판과 확대도에서 같은 입구와 스티치를 찾을 수 있으면 완성이에요.
다음에 다른 옷의 주머니를 그릴 때도 '점선은 바느질이 보이는 곳, 입구는 모양과 메모로' 이 두 가지만 기억하면 돼요.
용어 풀이
스티치*: 바늘과 실로 만든 바느질 자국이에요. 도식화에서는 주로 점선으로 표시해요.
